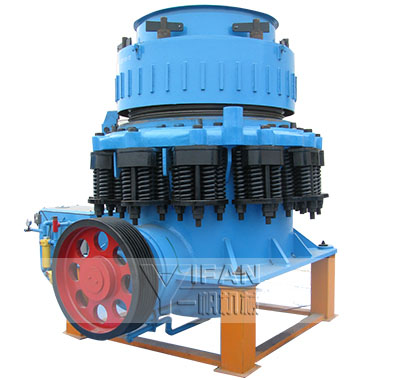

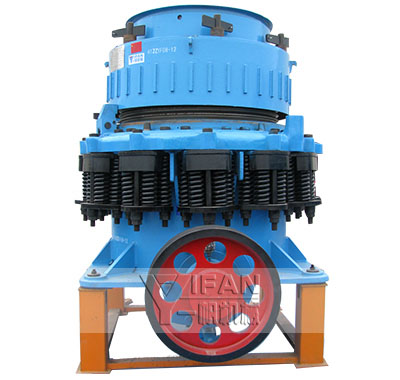

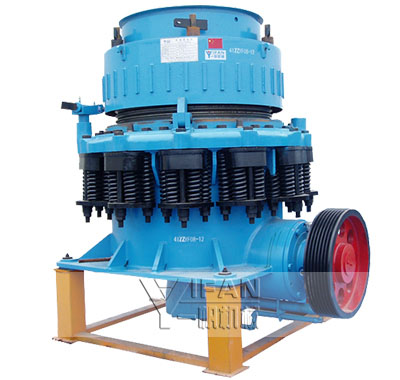

CC系列圓錐破碎機

進料粒度：
≤460mm
生產能力：
27-1531t/h

應用領域：

CC系列彈簧圓錐破碎機采用德國先進破碎技術研制出的具有先進水平的圓錐破碎機，廣泛應用于冶金、建筑、水電、交通、化工、建材工業中，適合破碎堅硬、中等硬度以上的各種礦石和巖石.

0371-64627880

工作原理

彈簧圓錐破碎機工作時，由電動機通過三角帶、大帶輪、傳動軸、小錐齒輪、大錐齒輪帶動偏心套旋轉，破碎圓錐軸心線在偏心軸套的迫動下做旋轉擺動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到?jīng)_擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后，物料破碎至要求粒度，經下部排出。廣泛應用于冶金、建筑、水電、交通、化工、建材工業中，適合破碎堅硬、中等硬度以上的各種礦石和巖石。

技術參數

型號	腔型	最大給料尺寸	排料口范圍	電機功率	開路循環 閉邊排礦口及對應的生產能力(t/h)
型號	腔型	最大給料尺寸	排料口范圍	電機功率	3mm	5mm	6mm	10mm	13mm	16mm	19mm	25mm	31mm	38mm	52mm	64mm	76mm	89mm
CC539	C	155	25~38	75-90								128	147	175
	M	150	13~31						59	73	91	118	137
	F	87	9~19					46	59	73	82
CC539D	C	70	6~19				59	73	95	114	127
	M	51	5~16			41	55	68	91	100
	F	35	3~13		27	41	55	68	91
CC551	EC	260	25~52	185-200								237	273	324	398
	C	220	19~52								173	218	250	295	365
	M	180	16~38							132	59	200	228	253
	F	120	13~31						109	127	146	163	181
CC551D	C	90	8~25					109	159	182	200	228
	M	76	6~16				82	105	137	164
	F	55	3~16		36	59	82	105	137	164
CC567	EC	315	38~64	250-280										538	630	743
	C	230	25~64									354	417	454	610	637
	M	205	22~52									291	337	381	438
	F	180	16~38							182	205	259	296	327
CC567D	EC	115	13~25						255	282	309	337
	C	115	10~25					191	255	282	309	337
	M	76	6~19				137	164	209	255	282
	F	60	5~13			91	1137	164	209
CC584	EC	460	38~89	400										800	1179	1361	1473	1531
	C	310	31~76										789	844	1088	1257	1386
	M	280	25~64									608	762	807	998	1128
	F	235	19~52								381	499	617	726	852
CC584D	EC	170	16~25							508	590	653
	C	150	13~25						454	480	540	599
	M	110	10~19					354	408	454	508
	F	90	5~16			190	270	345	360	408

注：上述生產能力是在破碎物料密度為1.6×103kg/m3時開路循環生產中總噸數。生產能力與破碎物料的物理性能、給料方式、進料粒度及其組成有關。

工程案例

項目名稱：

信陽300t/h玄武巖制砂生產線入駐江南北國

生產能力：
300t/h

設備配置：

序號	名稱	型號	數量
1	立式?jīng)_擊式破碎機	CV849	2
2	圓錐破碎機	CCM761	2
3	除塵器

項目介紹：

信陽，地處河南省最南部、淮河上游，東連安徽省，南通湖北省，是江淮河漢之間的戰略要地，也是中國南北地理、氣候、文化的過渡帶，有“江南北國、北國江南”之美譽。作為京廣、京九“兩縱”經濟帶的腹地，信陽的經濟得到迅猛發展，豐富的自然資源也合理得到利用，鄭州一帆新一條制砂生產線加工的物料——玄武巖就是其中一種。

玄武巖的硅含量高，硬度高，在現場破碎中，破碎難度高，成本大，因此客戶對破碎工藝的要求會比較高，設備配置合理，運行成本低，將是投資者的考慮范疇。鄭州一帆在破碎篩分、精品制砂設備生產配置方面擁有近二十多年的經驗，在多年對市場的考察和實踐中，公司已經擁有自己獨特有效的玄武巖制砂生產線配置方案，不僅運行成本低、節能無污染，而且維修方便，重要的是生產成品料粒形優異，粒度均勻，符合國家道路用料標準。

物料先是由振動給料機輸送到CCM761圓錐破碎機進行初步破碎，經振動篩篩分后，不合格的物料返回圓錐破重新破碎，合格的物料由皮帶機送至CV849制砂機中進行細碎整形，再次篩分后，合格的物料被送至成品料堆，不合格的物料重返制砂機破碎，直至合格為止。

項目名稱：

廣東韶關70t/h石灰石干法制砂生產線

生產能力：
70t/h
設備配置：

制砂機、除塵設備、振動篩等
項目介紹：

該條砂石生產線采用石灰石干法制砂，時產70t，主要用于生產3mm以下的砂石料。一帆機械為生產線提供了包括制砂機、振動篩、除塵器在內的多臺核心設備，并負責整條生產線的設計及安裝工作。目前已經順利投產，并已產生經濟效益，得到了客戶的高度認可。
